Как работает резистивный греющий кабель

Нагревательный провод — проводник с повышенным сопротивлением, который превращает электрическую энергию в тепло. По сути это резистивный греющий кабель: работает школьный закон Джоуля–Ленца — чем выше ток и сопротивление, тем интенсивнее выделяется тепло. В конструкции — греющая жила, сверху изоляционный слой, экран и наружная оболочка, чтобы система спокойно переносила влагу, мороз и монтажные приключения.

Главная «фишка» такого решения — стабильный тепловой выход на каждом метре, пока подано напряжение. Сам по себе он не подстраивается, поэтому температуру и экономичность держат контроллеры, терморегуляторы и защитные устройства. Подключили через УЗО, поставили датчик, задали режим — и контур поддерживает нужный градус на трубе, крыше или в полу

Основные типы и чем они отличаются

Условно есть два подхода:

1. Линейные секции — равномерно греют весь свой метраж; удельный нагрев задаётся в Вт/м (10, 17, 25, 30 и т. п.).
2. Зональные секции — тепло выделяется отдельными участками, удобно для конфигурации длин и подрезки системы под объект.

Для дома чаще выбирают линейные кабели — они проще в подборе и предсказуемее в эксплуатации

По конструкции жилы — два лагеря: одножильные и двужильные. В первых обратный путь организуется по той же линии — трассу нужно возвращать к питанию. Во вторых «обратка» встроена, подключение с одной стороны, меньше электромагнитных помех. Двухжильные удобнее в монтаже и тише по ЭМИ, но стоят дороже. Одножильные — бюджетный крепыш: надёжно, но маршрут лучше продумать заранее.

Для каких задач лучше подходит резистивный греющий кабель

Нужно недорого защитить водопровод от льда — теплокабель справится. Уличные участки, слив конденсата кондиционера, спуск в скважину — при корректном подборе удельного нагрева и нормальной термоизоляции всё остаётся в плюсе даже в крепкий мороз. Проложили вдоль трубы или внутрь (для питьевой воды — материалы с допуском), накинули утепляющую оболочку — и забыли про ледяные пробки.

Кровельная зона и водоотвод — ещё одна сильная сторона. Греющие секции убирают сосульки и наледь, слегка подтапливая карниз и желоба. В подогреве пола такой контур даёт ровный комфорт без «зебры» по температуре, а автоматика не усложняет жизнь. В промышленной среде его используют на резервуарах, насосных линиях, битумопроводах и рампах — там, где нужна стабильность и предсказуемость.

Как понять какая мощность кабеля нужна именно вам

Подбираем тепловой выход под реальные потери. Чем ниже уличная температура, сильнее ветер и слабее утепление, тем больше Вт на погонный метр потребуется. Для бытовых труб под изоляцией обычно достаточно 10–20 Вт/м, для открытых участков — 20–30 Вт/м, для кровельных узлов и желобов — 25–40 Вт/м. В помещениях под подогрев основания нередко хватает 10–17 Вт/м при нормальной теплоизоляции.

Золотое правило — не гнаться за избыточной ваттностью. Лишний запас — это повышенные энергозатраты и риск перегрева при кривых настройках. Лучше учитывать диаметр и материал трубы, толщину утеплителя, минимальные температуры в регионе и режим работы. Затем выбрать ближайший стандартный класс и поставить адекватный термостат с датчиком.

Что будет если выбрать кабель с неправильной мощностью

Недобор по теплу — и контур «пыхтит», но не спасает: лёд остаётся, трубы прихватывает, водоотвод забивается. Чаще всего причина — неправильный расчёт или экономия на изоляции. Итог — простои, аварийные сценарии и расходы на переделку. Особенно обидно на кровле: наледь тяжелеет, гнёт металл и может сорвать желоб.

Переизбыток тепла тоже вреден. Изоляция стареет быстрее, материалы вокруг пересыхают, а тёплый пол превращается в баню. Управление, конечно, сглаживает пики, но реле щёлкает чаще и изнашивается. Плюс возрастает платёж за свет. Вывод прост: грамотный подбор — это экономия и ресурс вашей системы.

Как рассчитать длину резистивного кабеля без ошибок

Сначала оцениваем требуемое тепло для участка: по таблицам теплопотерь или практично — бытовая труба 3–5 м на улице под утеплением потребляет порядка 30–80 Вт.

Делим эту величину на удельный нагрев выбранной секции. Пример: нужно 120 Вт, кабель 20 Вт/м — получаем 6 м.

Добавляем небольшой запас на обход кранов, фильтров и поворотов.

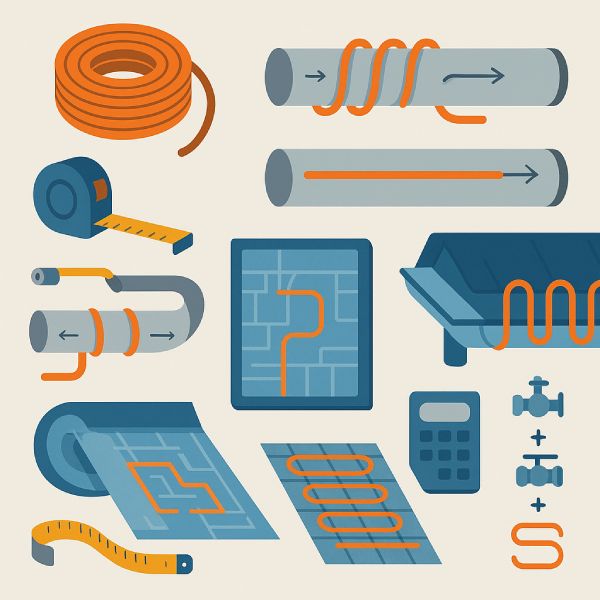

Используем геометрический подход: измеряем длину трассы и умножаем на коэффициент укладки.

• Прямая вдоль трубы — коэффициент 1.

• Спираль с шагом, равным диаметру, — примерно 1,6–1,7.

Для кровли считают метры карниза и желобов, умножая на схему (две-три линии на карниз, одна в желоб).

В финале сверяемся, что итоговая длина попадает в допустимый диапазон для выбранной секции.

Одножильный или двужильный какой кабель выбрать

Одножильный — рациональный вариант, когда важна простота и цена. Он надёжен, отлично работает на прямых трассах, где легко вернуться к точке питания. Но «петля» не всегда удобна на сложной кровле и длинных ветках. Плюс у таких линий немного выше уровень ЭМИ — в быту это редко критично, но упомянуть стоит.

Двужильный — про комфорт монтажа. Подключение с одной стороны, меньше шанс на ошибку, экран часто эффективнее, уровень помех ниже. Заплатите немного больше — получите чистую трассу без обратных веток. Если бюджет позволяет и геометрия непростая, двухжильная секция обычно приятнее в работе и надёжнее в эксплуатации.
