Под землей происходят процессы, которые никто не может контролировать. Подвижки, вибрации, толчки — всё это ставит под угрозу целостность трубопроводных систем. Когда речь идёт о зонах с сейсмоактивностью, мелочей не бывает. Нужны детали, которые гасит любое напряжение. Одна из таких — сейсмокомпенсатор сильфонный универсальный фланцевый карданного типа. Устройство небольшое, но играет ключевую роль. Снимает нагрузки, сглаживает удары, защищает магистраль.
Для чего используют сильфонные сейсмокомпенсаторы фланцевого карданного типа?
Сейсмокомпенсаторы карданного типа применяют в зонах с повышенной сейсмоопасностью. Они берут на себя все смещения и колебания, которые возникают при движении грунта или вибрации. Такие компенсаторы выполняют сразу несколько функций:
• воспринимают осевые, сдвиговые и угловые перемещения;
• снижают вибрационные нагрузки на систему;
• обеспечивают герметичность трубопровода;
• устраняют несоосность соединений;
• защищают трубопровод от деформации и разрушения;
• исключают передачу распорного усилия на магистраль.
Компенсатор работает как буфер между трубами. Он не только гасит колебания, но и сохраняет герметичность при сильных сдвигах. Даже при землетрясении до 9 баллов система остаётся устойчивой.
Какие особенности есть у конструкции сильфонного сейсмокомпенсатора?
Главный элемент — сильфон. Это гибкая гофрированная оболочка, способная растягиваться и сжиматься. У карданных компенсаторов их два. Между ними — прочная система шарниров, которая даёт возможность гнуться в любых плоскостях. Фланцевые соединения упрощают монтаж и позволяют устанавливать компенсатор в уже собранную систему.
Форма устройства — не случайна. Карданный механизм позволяет воспринимать сложные нагрузки. Особенно те, которые возникают при сдвиге и повороте труб. При этом компенсатор остаётся герметичным. Он не давит на соединения и не провоцирует утечки. Даже при нарушении оси трубопровода.

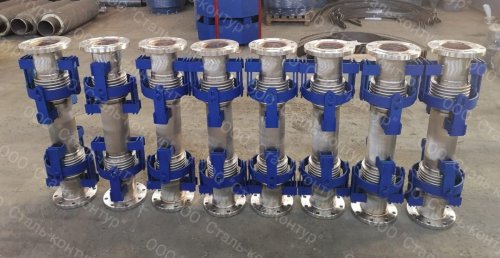

Существуют две основные модификации. Сварная — КСУ.К. И фланцевая — КСУ.К.Ф. Последняя имеет с одной стороны приварной фланец, с другой — поворотный. Это удобно при нестандартной геометрии трубопровода. Устройство можно ориентировать под нужным углом.
Иногда конструкцию дополняют внешним кожухом. Он защищает сильфон от грязи, воды, агрессивной среды. Есть и внутренняя гильза — экран, который предохраняет от повреждений изнутри. Это важно, если по трубам проходит пар, химические растворы или абразивные среды.
Компенсатор не работает сам по себе. Он включён в систему и должен быть точно рассчитан. Ошибка в длине, диаметре или угле установки приводит к поломкам. Поэтому монтаж всегда идёт по проекту. Никакой самодеятельности.
Такие устройства часто ставят в промышленных зонах, на ТЭЦ, заводах, магистралях. Особенно там, где сейсмическая активность сочетается с высокими температурами и давлением. Без них труба просто не выдерживает динамики и рвётся на стыках.
Сильфонные компенсаторы работают годами. Но только при правильной установке. Регулярная проверка и замена изношенных узлов обязательны. Тогда система будет работать стабильно даже в самых суровых условиях.
